Montagevejledning

Til hovedstation, pumpestation og automatisk satellit

Når du monterer din nye hovedstation, pumpestation eller automatiske satellit, anbefaler vi, at du anskaffer dig et System Cleaners løfteåg for at garantere sikkerheden og undgå risikoen for løfteulykker. Åget har tre udtag i forskellige størrelser, så det kan monteres på en række forskellige anlæg: AM/AMM, MS, PS og AS/ASM.*

* Bemærk at løftebeslaget ikke kan anvendes til MS(C)1-10, CP og AMM50-10.

Følg venligst nedenstående vejledning.

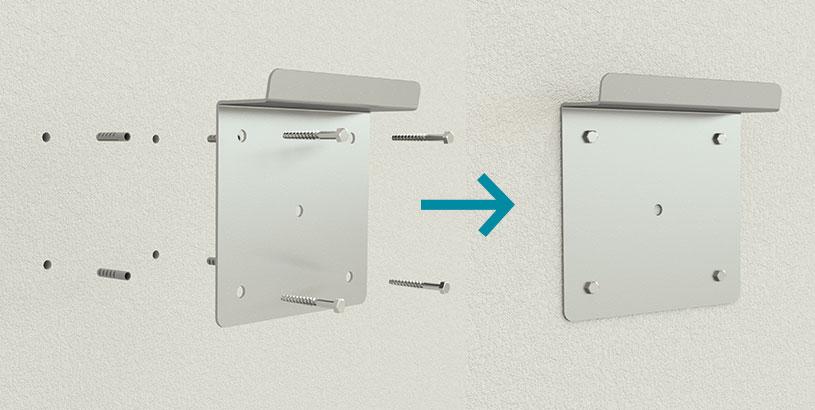

Start med at bore huller og montere vægbeslaget (beslaget medfølger sammen med skruer og rawlplugs).

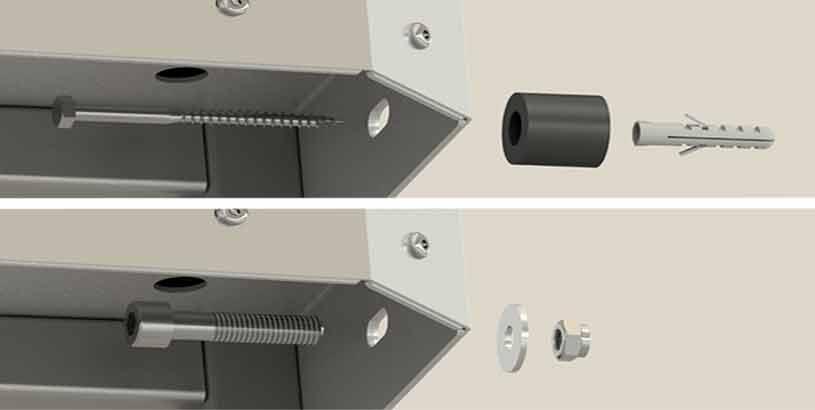

VIGTIGT: Når du fastgør udstyret til væggen eller gulvstativet, skal du ALTID huske at montere sikkerhedsskruen i bunden af kabinettet i væggen (1) eller gulvstativet (2).

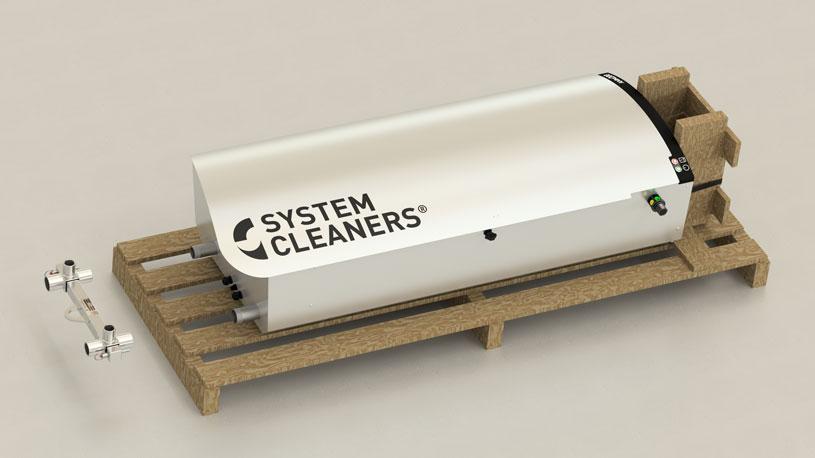

Dit nye System Cleaners anlæg leveres liggende på en palle. For at montere det på et vægbeslag eller et gulvstativ, anbefaler vi, at du bruger System Cleaners Lifting Bracket (varenr. 96-010500). Løfteåget passer i til-/afgangsrørene.

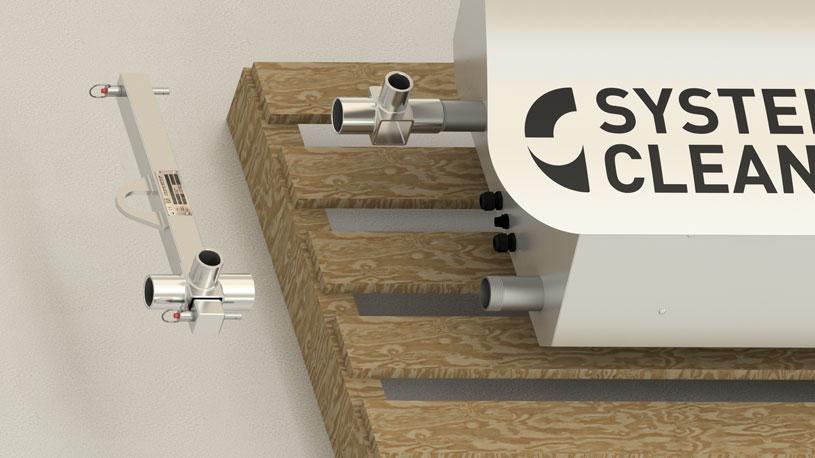

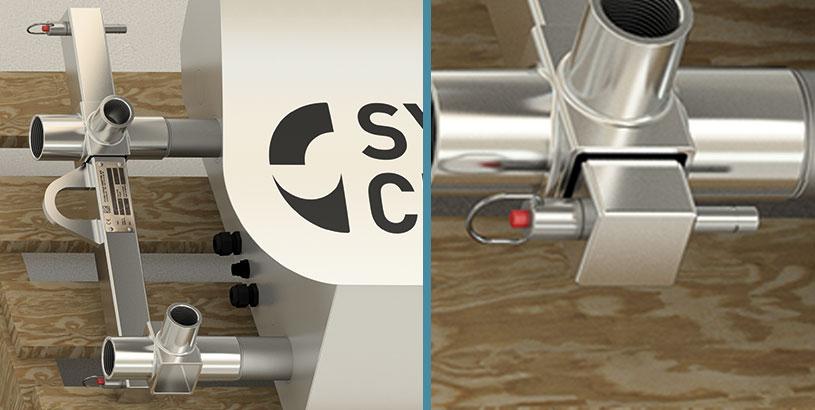

Fjern stifterne og tværstangen, og monter udtagene i den korrekte størrelse på rørene.

Placer tværstangen i den korrekte position ved at skubbe den gennem de firkantede huller. Sørg for, at begge stifter er korrekt fastgjort.

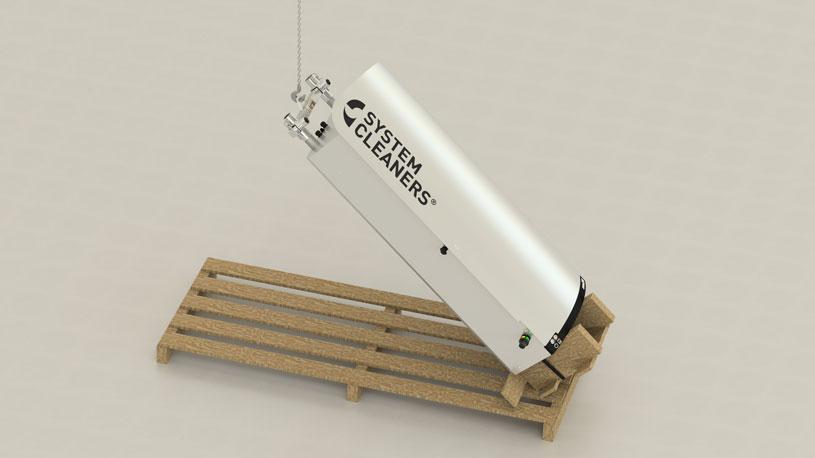

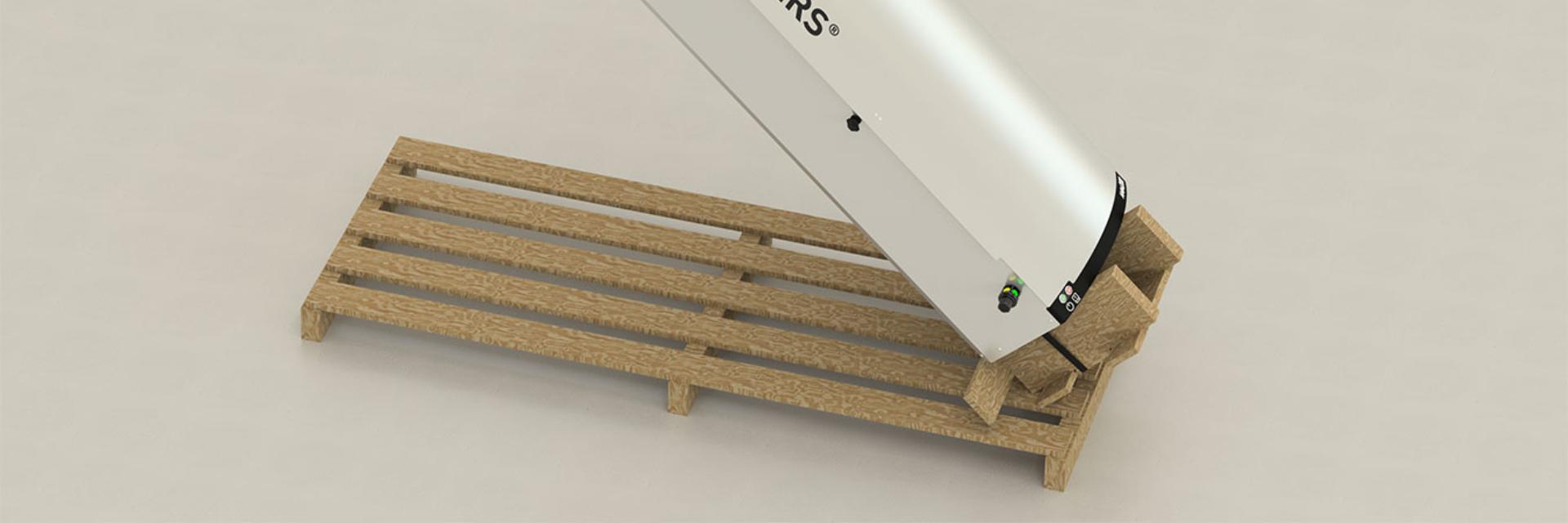

Brug løfteåget til at løfte anlægget fra vandret til lodret position.

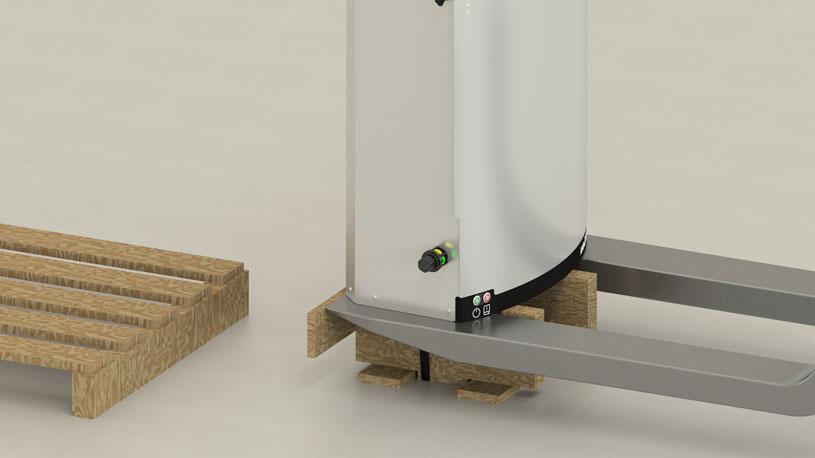

Når det er i lodret position, kan en gaffeltruck bruges til de sidste trin af installationen.

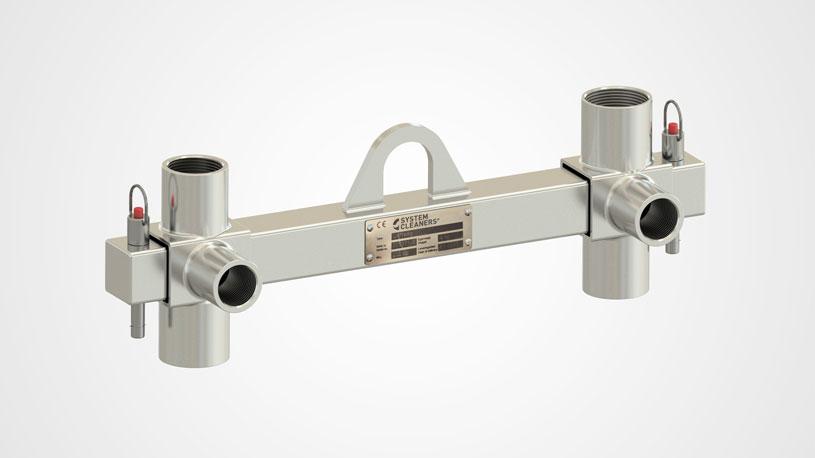

System Cleaners Løfteåg varenr. 96-010500

Tilslutninger: 1" BSP, 1¼" BSP, 1½" BSP
Kan anvendes til: AM/AMM, MS, PS og AS/ASM*
WLL: 200 kg

*Undtagelser: MS(C)1-10, CP og AMM50-10.
